Sistema SCADA con Integración MES y SQL para Fábrica de Pienso
Nota: Este caso de estudio muestra un proyecto real de automatización industrial desarrollado con Movicon, PLC, SQL y MES.
Descripción general del proyecto:
Sistema SCADA con Movicon para supervisión completa de una fábrica de pienso automatizada. Permite visualización en tiempo real cualquier tipo de actuador, control de producción, gestión de alarmas, integración con MES y SQL, y optimización de procesos industriales críticos.
🛠️ Tecnologías
- SCADA: Movicon
- PLC: Siemens
- Database: SQL Server
- MES Integration: Programa MES propio de la empresa
- Communication: OPC UA
- Version Control System: .Git / SourceTree
🎯 Objectivos
- Desarrollar un SCADA con múltiples sinópticos que permita control total y supervisión clara de la planta.
- Integrar SCADA con MES y SQL para recibir datos críticos de fórmulas, pesos, stock y alarmas.
- Mejorar la eficiencia de la producción mediante diagnósticos rápidos de errores, gestion de formulas, recetas y control total y especifico de cada parte del proceso.
- Diseñar una interfaz HMI profesional, con colores por estado, tendencias y alarmas visuales y comunicacion con BBDD, MES y PLC.
⚡ Características
1. Visualización y Control de Planta

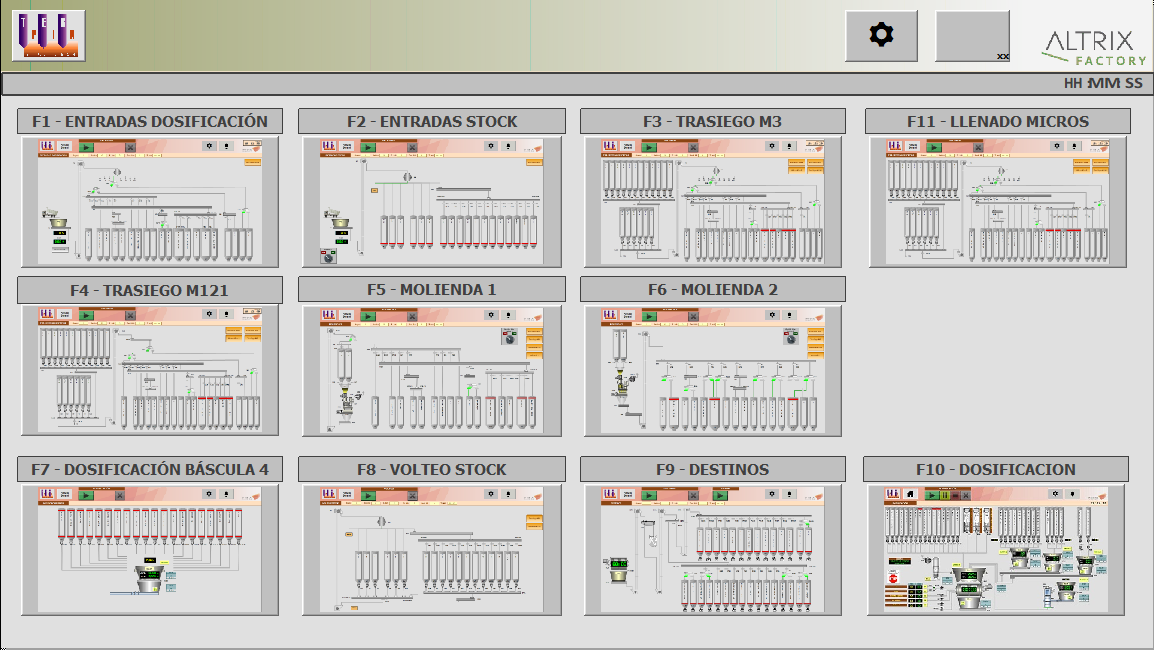

- Más de 10 sinópticos por áreas (dosificación, molienda, stock, entradas, básculas, etc.)

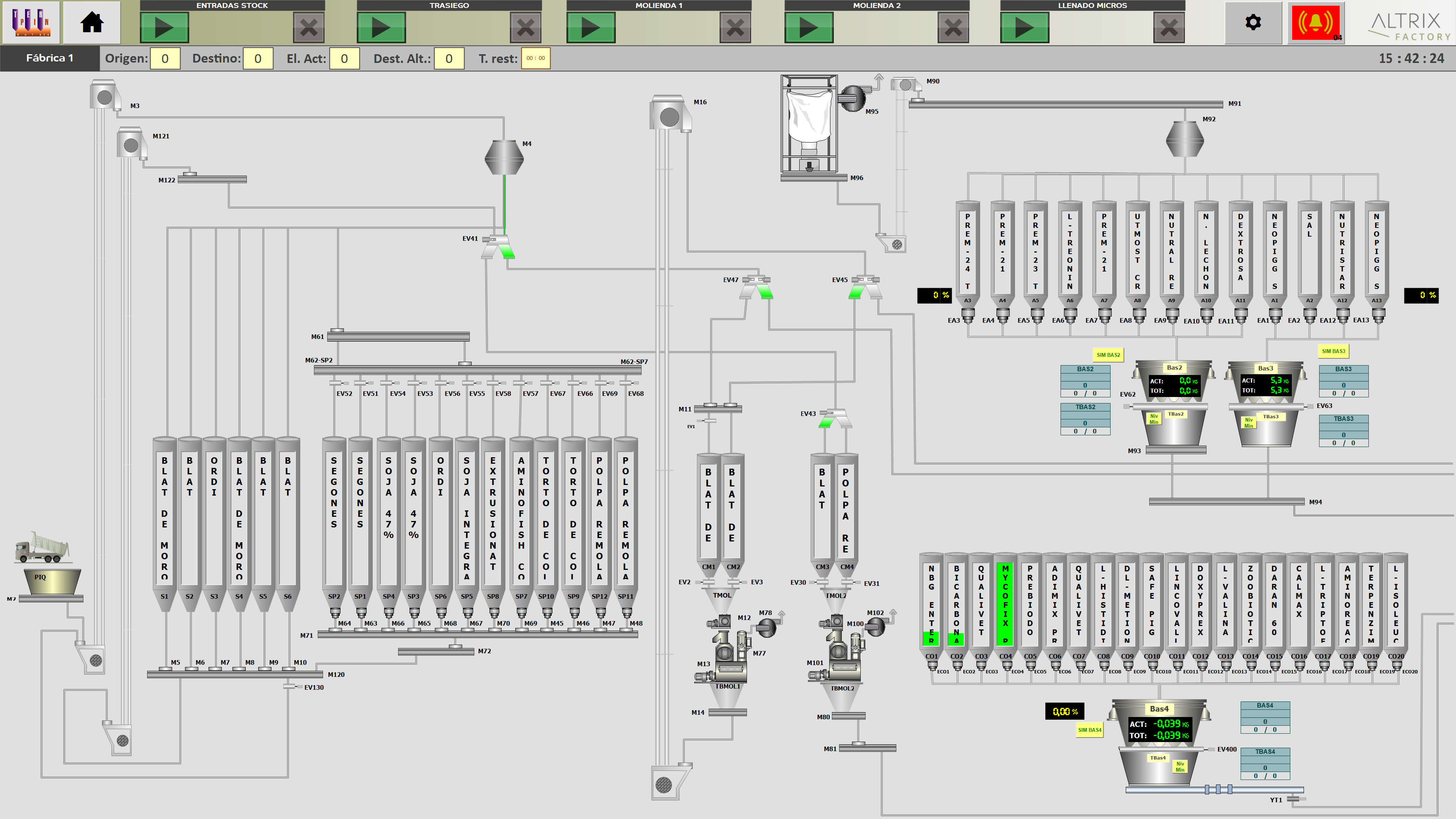

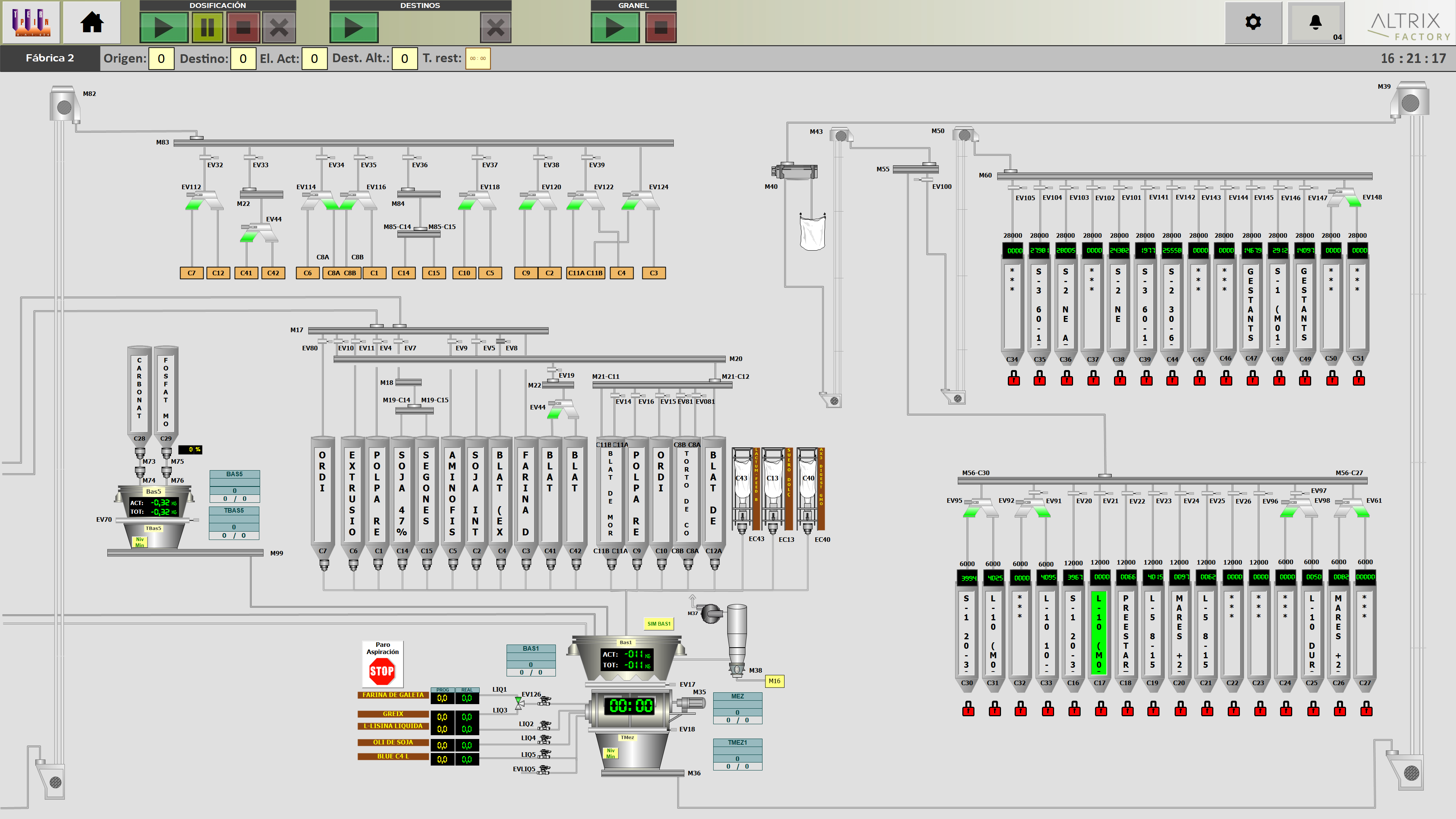

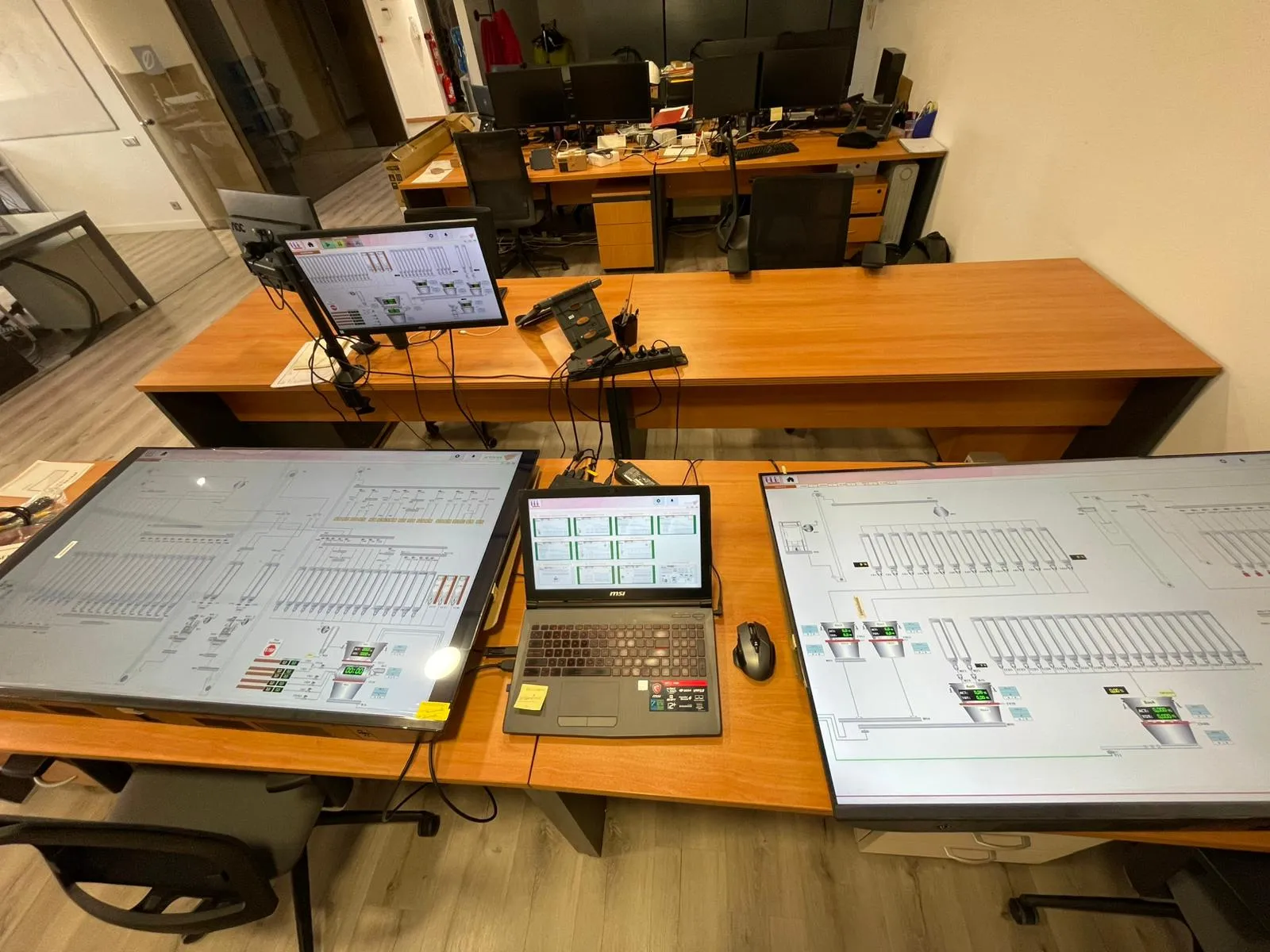

- 2 sinópticos 4K con visión global de la fábrica
- Supervisión de actuadores y sensores:
⚙️ Motores, elevadores, raseras, distribuidores, piqueras, básculas y silos
| Área | Funcionalidad |
|---|---|

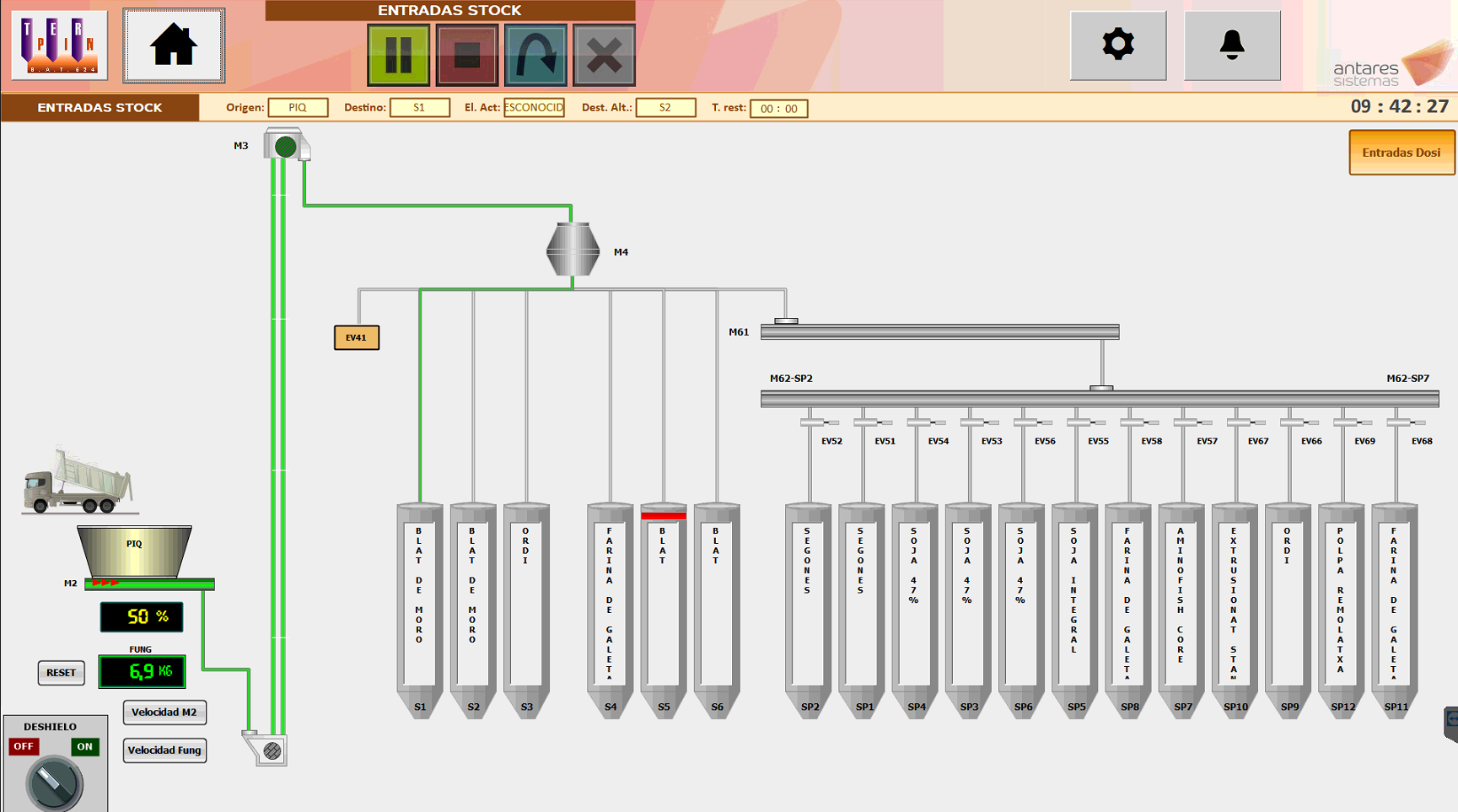

| Entradas y dosificación | Supervisión de materia prima y flujo de ingredientes |

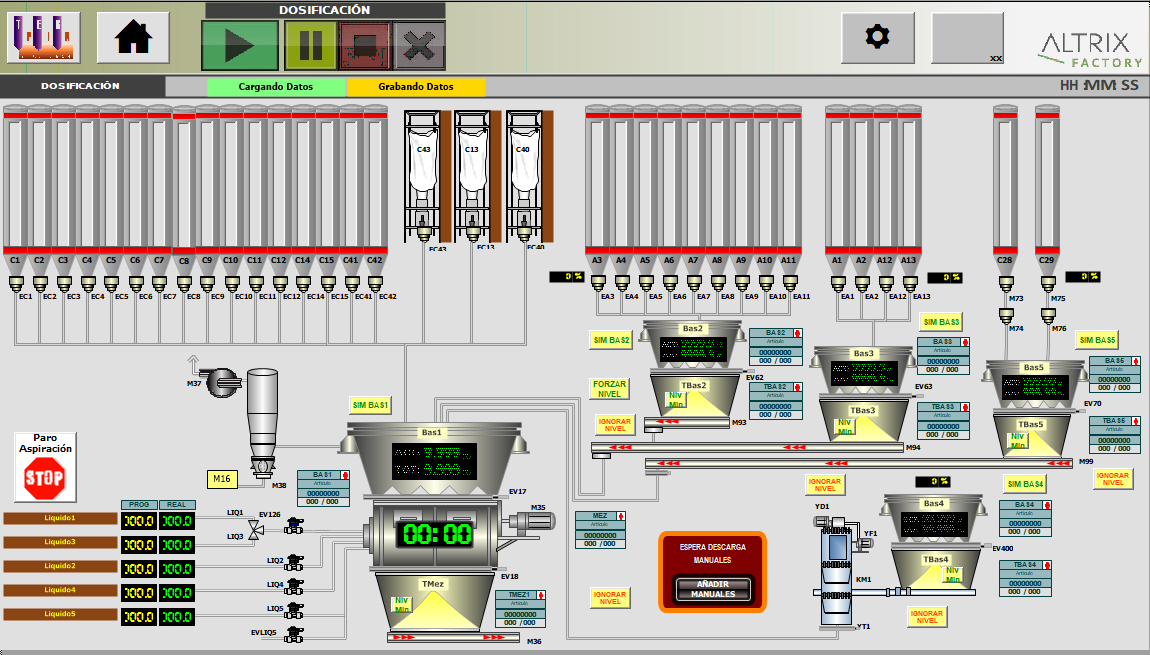

| Dosificación Básculas | Visualización de pesajes y fórmulas |
| Stock | Niveles de silos y materia prima |
| Molienda 1 y 2 | Control de granuladoras y raseras |
| Otros equipos | Distribuidores, piqueras, elevadores |

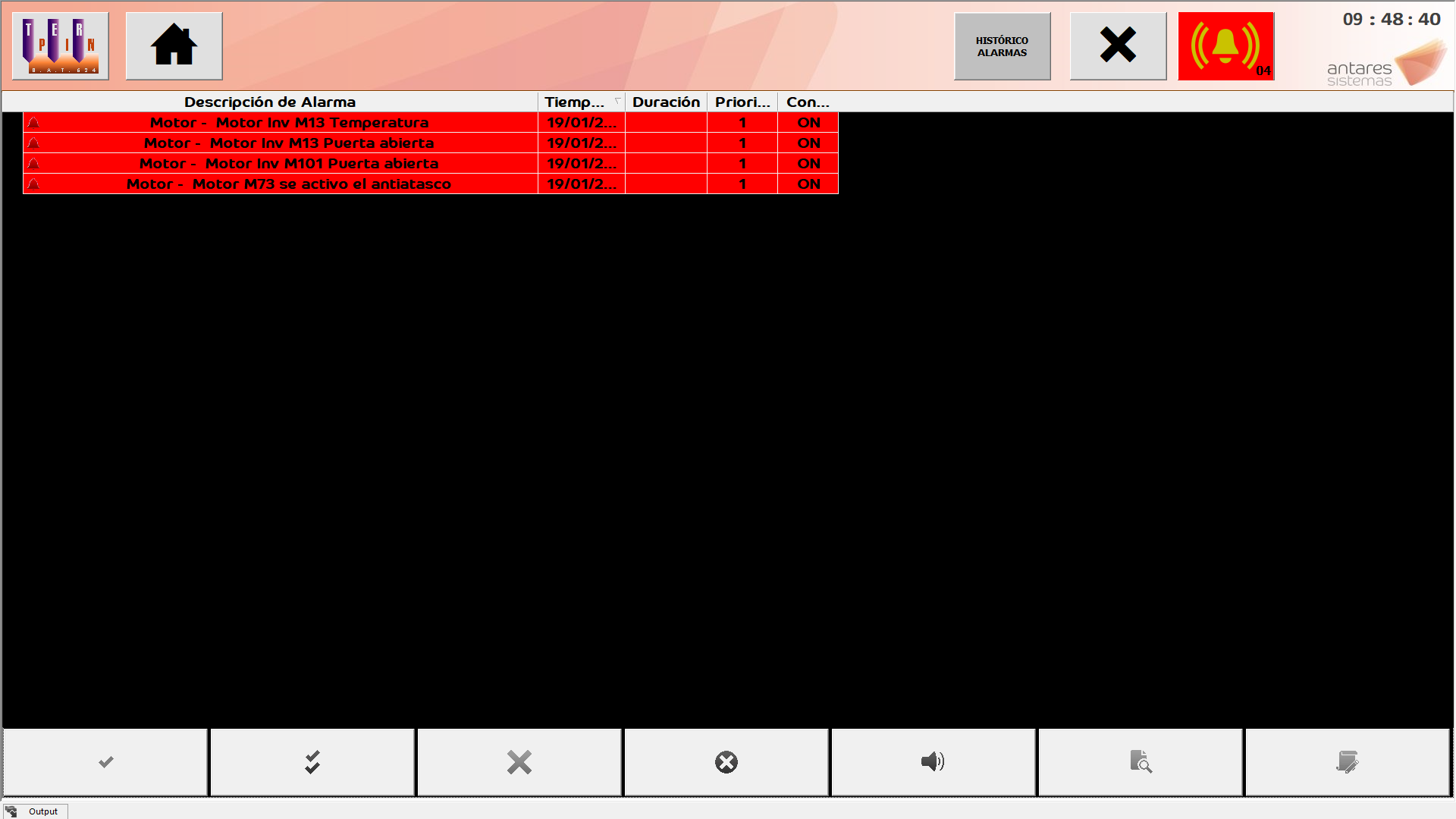

2. Gestión de Alarmas
- Fallos de confirmacion marcha ⚡
- Fallos de pesaje ⚖️
- Fallos en lógica de rutas 🛤️
- Nivel bajo de materia prima ⬇️
3. Integración con MES y SQL
- Recepción de datos críticos: fórmulas, pesos de lotes, stock de materia prima, alarmas
- Centralización de información para optimización de producción y trazabilidad
4. Interfaz HMI Profesional
- Colores y gráficos claros según estado
- Tendencias de peso y producción en tiempo real 📈
- Navegación intuitiva y fácil de usar para supervisores y operarios
🖼️ Evidencia Visual

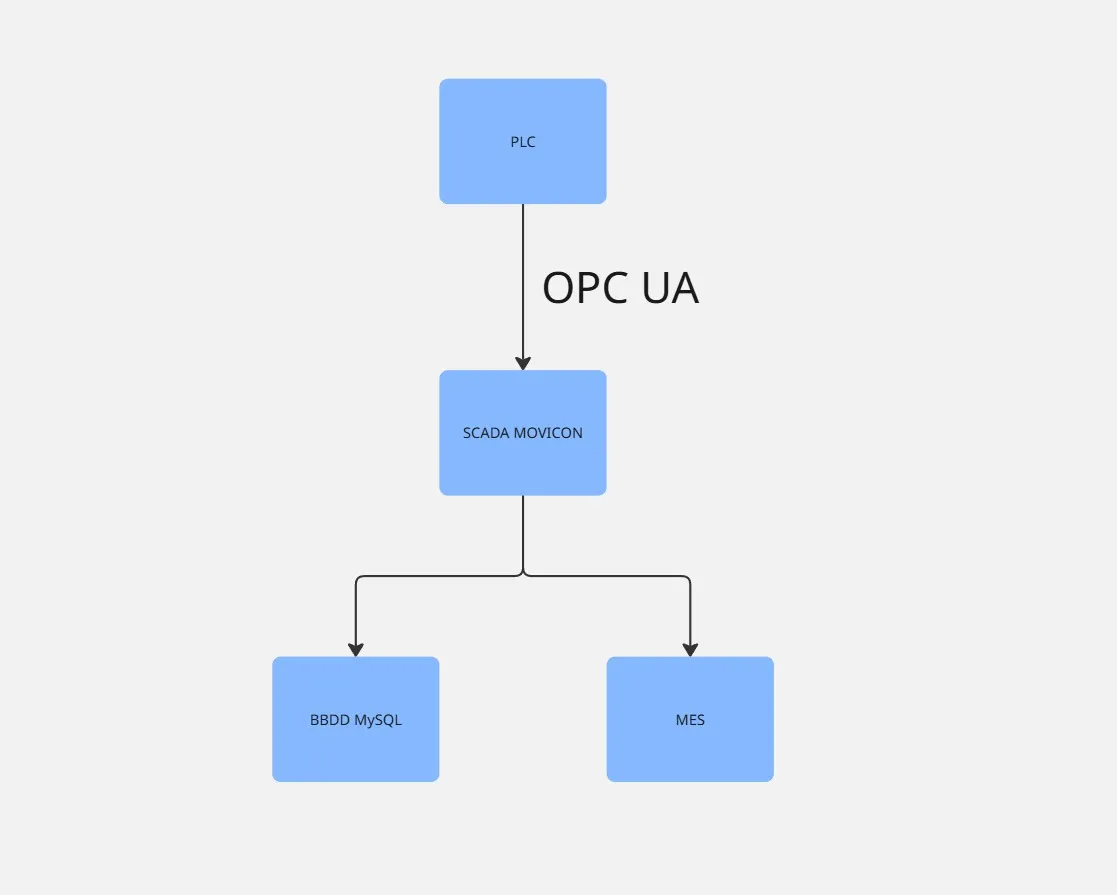

Diagrama de Arquitectura
